PB파이프

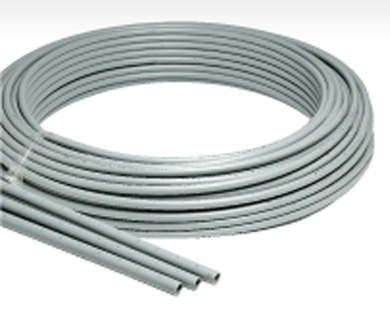

PB파이프란?
약 20여년전 미국 Shell사에서 세계 최초로 개발에 성공한 이후 영국 Hepworthe사에서 파이프 및 부속을 상용화에 성공하여 현재 서유럽시장, 미주 및 아시아지역에서 고급 배관재로서의 입지를 확고히 한 제품입니다. 기존 플라스틱의 분자량에 비하여 약 10배 가량 높은 물리적인 특성과 내구성을 지닌 소재입니다.
이로서 본 제품은 플라스틱 배관재로서의 가장 우수한 제품이라 할 수 있습니다.
또한 별도의 공구가 필요없는 One-Touch 방식의 체결 방식을 채용한 부품은 공임 및 공기절감은 물론 확실한 수밀성을 보장하는 획기적인 제품입니다.
제품의 특징
  • 유연성이 매우 우수하여 취급 및 시공이 용이합니다.
  • 다른 플라스틱 배관재에 비하여 Creep성이 월등히 우수합니다.
  • 부분적인 시공와 보수가 유리합니다.
  • 원터치식 푸품이라 시공시 별도의 공구가 필요없습니다.
  • 부식이 없습니다.
  • 탄성이 매우 뛰어나 외부 충격에 강합니다.
  • PB는 무독성 원자재이므로 음용수에 적합합니다.
  • 다양한 부품이 있어 시공조건이 열악한 환경에서도 설치가 편리합니다.
제품의 용도
  • 급수, 급탕용 배관
  • 난방용 배관
  • 도로의 융설용(Road Heating)
  • 공중 목욕탕의 급수, 고온급탕 배관
  • 화훼단지, 골프장 및 비닐하우스 내 배관용
타 배관재와의 물성치 비교
구분 PB PIPE PE-Xa PIPE PP-R PIPE
인장항복강도(kgf/㎠) 170 90-105 270
열전도율(㎉/mh℃) 0.33 0.324 0.325
내 약품성 우수 보통 우수
전위부식(이온화) 없음 없음 없음
내열성 보통 다소 취약 취약
파괴압력(kgf/㎠/20℃ 기준) 45 45 45
상용압력(kgf/㎠/20℃ 기준) 10.1 ~ 11.7 7.2 ~ 7.7 2.4 ~ 4.4
선팽창계수(10-4/k) 1.3*10-4 2.0*10-4 1.8*10-4
제품의 내구연한(70℃ 기준) 50 50 50
발열량(㎉/㎡h)/SDR 11기준 SDR 11 : 811.4702 802.5342 806.7328
PB 파이프의 규격(KS M 3363 기준)

단위 : ㎜

공칭치수 공칭외경 평균외경 두께(S5)
기준치수 허용공차 기준치수 허용공차
16 16 16.0 +0.3 1.5 +0.3
20 20 20.0 +0.3 1.9 +0.3
25 25 25.0 +0.3 2.3 +0.4
32 32 32.0 +0.3 2.9 +0.4
※35 34.8 34.8 +0.3 3.2 +0.4
40 40 40.0 +0.4 3.7 +0.5
50 50 50.0 +0.5 4.6 +0.6

※KS표준 제품이 아님

제품의 온도에 따른 사용압력
온도(℃) 20 40 60 70 80 95
압력(kgf/㎠) 20.0 17.1 13.2 11.1 9.3 6.5

※사용연수 : 50년 (ASTm SDR 11조건(

수지별 특성
Resin 분자구조식 평균분자량
PB [ ─ CH2 ─ CH ─ CH2 ─ CH2 ─ ]n 1,500,000
PE [ ─ CH2 ─ CH2 ─ ]n 120,000 ~ 130,000
PP [ ─ CH2 ─ CH ─ CH2 ─ ]n 200,000 ~ 300,000

※사용연수 : 50년 (ASTm SDR 11조건)
